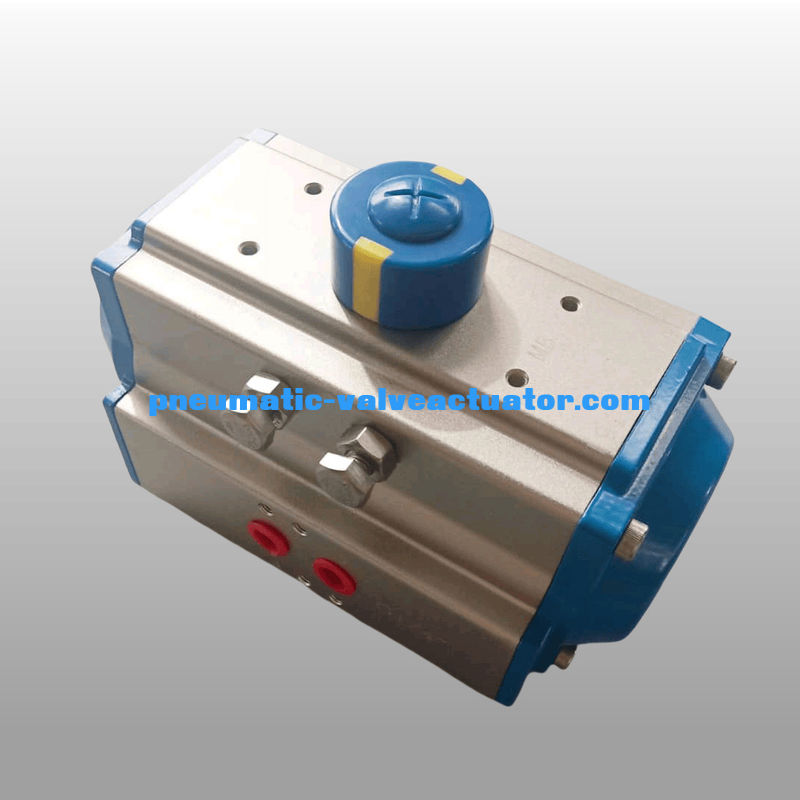

সি সিরিজ নিউম্যাটিক ভালভ অ্যাক্টিভেশন র্যাক এবং পিনিয়ন নিউম্যাটিক রোটারি অ্যাক্টিভেশন
নিউম্যাটিক অ্যাকচুয়েটর
সি সিরিজের বায়ুসংক্রান্ত actuators আপনার ভালভ অটোমেশন চাহিদা জন্য একটি সহজ এবং খরচ কার্যকর সমাধান প্রস্তাব। চতুর্থাংশ ঘূর্ণন (90 °) বল ভালভ, প্লাগ ভালভ, dampers, এবং প্রজাপতি ভালভ উপর ব্যবহারের জন্য।দ্বৈত, বিপরীত র্যাক পিস্টনগুলির কম ঘর্ষণ বিয়ারিং এবং গাইড রয়েছে যা উচ্চ-কার্যকারিতা, দীর্ঘ চক্র-জীবন এবং দ্রুত প্রতিক্রিয়া সরবরাহ করে।এই পিস্টন ব্যর্থ খোলা অ্যাপ্লিকেশন জন্য ঘূর্ণন বিপরীত করতে বিপরীত করা যেতে পারে.
| উপাদান |
এক্সট্রুড অ্যালুমিনিয়াম খাদ |
| ঘূর্ণন কোণ |
০-৯০ ডিগ্রি |
| কাঠামো |
র্যাক এবং পিনিয়ন ঘূর্ণনশীল actuator |
| কাজের চাপ |
২-৮ বার |
| সারফেস ট্রিটমেন্ট |
হার্ড অ্যানোডাইজিং |
| কাজের তাপমাত্রা |
স্বাভাবিক তাপমাত্রাঃ -২০ ডিগ্রি সেলসিয়াস (৪ ডিগ্রি ফারেনহাইট) ~ ৮০ ডিগ্রি সেলসিয়াস (১৭৬ ডিগ্রি ফারেনহাইট);
উচ্চ তাপমাত্রাঃ -15oC ((+5°F) ~ 150oC (+302°F);
নিম্ন তাপমাত্রাঃ -40oC ((-104°F) ~ 80oC (+176°F) । |
| সংযোগ |
NAMUR, ISO5211 এবং DIN3337 |
| প্রয়োগ |
বল ভালভ, প্রজাপতি ভালভ এবং ঘূর্ণন মেশিন |
| কাপের রঙ |
ধূসর, কালো, আকাশ নীল, গাঢ় নীল, লাল, কমলা |
ডাবল-অ্যাক্টিং বায়ুসংক্রান্ত অ্যাক্টিভেশন
সিসিডব্লিউ
এয়ার টু পোর্ট এ পিস্টনগুলিকে বাইরে নিয়ে যায়, যার ফলে পিনিয়নটি ঘড়ির কাঁটার বিপরীত দিকে ঘুরতে থাকে যখন বায়ুটি পোর্ট বি থেকে নির্গত হয়।
পোর্ট বি-তে বায়ু পিস্টনগুলিকে ভিতরে নিয়ে যায়, যার ফলে পিনিয়নটি ঘড়ির কাঁটার দিকে ঘুরতে থাকে যখন পোর্ট এ থেকে বায়ু নিষ্কাশন করা হয়।
সিডব্লিউ
এয়ার টু পোর্ট এ পিস্টনগুলিকে বাইরে নিয়ে যায়, যার ফলে পিনিয়নটি ঘড়ির কাঁটার দিকের দিকে ঘুরতে থাকে যখন বায়ুটি পোর্ট বি থেকে নিষ্কাশিত হয়।
পোর্ট বি-তে বায়ু পিস্টনগুলিকে ভিতরে নিয়ে যায়, যার ফলে পিনিয়নটি ঘড়ির কাঁটার বিপরীতে ঘুরতে থাকে যখন পোর্ট এ থেকে বায়ু নির্গত হয়।
স্প্রিং রিটার্ন বায়ুসংক্রান্ত actuators
সিসিডব্লিউ
এয়ার টু পোর্ট এ পিস্টনগুলিকে বাইরে নিয়ে যায়, যার ফলে স্প্রিংগুলি সংকুচিত হয়।
পোর্ট এ এয়ার চাপ হ্রাস, স্প্রিংগুলিতে সঞ্চিত শক্তি পিস্টনগুলিকে ভিতরে নিয়ে যায়। পোর্ট এ থেকে বায়ু নির্গত হওয়ার সময় পিনিয়নটি ঘড়ির কাঁটার দিকে ঘুরছে।
সিডব্লিউ
বায়ুকে পোর্ট বি-তে প্রেরণ করে পিস্টনগুলি বাইরে চলে যায়, যার ফলে স্প্রিংগুলি সংকুচিত হয়, পিনিয়নটি ঘড়ির কাঁটার বিপরীতে ঘুরছে যখন বায়ুটি পোর্ট বি থেকে নির্গত হচ্ছে।
পোর্ট এ এয়ার চাপ হ্রাস, স্প্রিংগুলিতে সঞ্চিত শক্তি পিস্টনগুলিকে ভিতরে নিয়ে যায়। পোর্ট এ থেকে বায়ু নির্গত হওয়ার সময় পিনিয়নটি ঘড়ির কাঁটার দিকে ঘুরছে।
প্রধান বৈশিষ্ট্য
- উচ্চ কার্য চক্র জীবন, 1 পর্যন্ত,000,000 চক্র
- ডাবল অ্যাক্টিং এবং স্প্রিং রিটার্ন মডেল
- সরাসরি ভ্যান্টে মাউন্টঃ DIN/ISO 5211, DIN 3337 (F03 থেকে F25)
- NAMUR সোলিনয়েড এবং সীমা সুইচ মাউন্ট
- সমস্ত ইউনিটে ডায়মন্ড ও স্কোয়ার আউটপুট ড্রাইভ
- সমস্ত ইউনিটে ডাবল স্ট্রোক সামঞ্জস্যের মান
- দৃশ্যমান অবস্থান নির্দেশক (খোলা/বন্ধ)
নিউম্যাটিক অ্যাকচুয়েটরের মাত্রা
| মডেল |
এ |
বি |
সি |
ডি |
H×I |
জি |
এন |
J |
কে |
এল |
এম |
বায়ু সংযোগ |
| ATO32 |
110 |
45 |
45 |
20 |
৫০×২৫ |
12 |
9 |
Æ36 |
|
এম৫×৭।5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
৮০×৩০ |
14 |
11 |
Æ50 |
Æ36 |
এম৬×১০ |
এম৫×৭।5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
৮০×৩০ |
14 |
11 |
Æ50 |
Æ36 |
এম৬×১০ |
এম৫×৭।5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
৮০×৩০ |
18 |
14 |
Æ70 |
Æ50 |
এম৮×১৩ |
এম৬×১০ |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
৮০×৩০ |
20 |
14 |
Æ70 |
Æ50 |
এম৮×১৩ |
এম৬×১০ |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
৮০×৩০ |
21 |
17 |
Æ70 |
Æ50 |
এম৮×১৩ |
এম৬×১০ |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
৮০×৩০ |
22 |
17 |
Æ70 |
Æ50 |
এম৮×১৩ |
এম৬×১০ |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
৮০×৩০ |
26 |
22 |
Æ102 |
Æ70 |
M10×16 |
এম৮×১৩ |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
৮০×৩০ |
27 |
22 |
Æ102 |
Æ70 |
M10×16 |
এম৮×১৩ |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
৮০×৩০ |
32 |
27 |
Æ125 |
Æ102 |
এম১২×২০ |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
৮০×৩০ |
34 |
27 |
Æ125 |
Æ102 |
এম১২×২০ |
M10×16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
১৩০×৩০ |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
১৩০×৩০ |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
১৩০×৩০ |
50 |
46 |
Æ165 |
|
এম২০×২৫ |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
১৩০×৩০ |
50 |
46 |
Æ165 |
|
এম২০×২৫ |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
১৩০×৩০ |
60 |
46 |
Æ165 |
|
এম২০×২৫ |
|
NAMUR G1/2" |
| এটি৩৫০ |
880 |
408 |
385 |
30 |
১৩০×৩০ |
60 |
46 |
Æ165 |
|
এম২০×২৫ |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
১৩০×৩০ |
60 |
55 |
Æ254 |
Æ165 |
৮-এম১৬×২৫ |
এম২০×২৫ |
NAMUR G1/2" |
পণ্যের প্রয়োগ
এটি সিরিজ র্যাক অ্যান্ড পিনিয়ন নিউম্যাটিক অ্যাকুয়েটরটি র্যাক এবং পিনিয়ন দ্বারা চালিত দ্বৈত পিস্টন দিয়ে তৈরি। দুটি মডেল রয়েছে। একটি ডুয়াল অ্যাক্টিং মডেল, এবং অন্যটি স্প্রিং রিটার্ন মডেল,যা বিভিন্ন জ্বলনযোগ্য, ক্ষয়কারী, ধুলো, শক্তিশালী চৌম্বক ক্ষেত্র, বিকিরণ, কম্পন ক্ষয়কারী পরিবেশ অভ্যন্তরীণ বা বহিরঙ্গন।
বৈদ্যুতিক শক্তি, পেট্রোকেমিক্যাল, ধাতুবিদ্যুৎ, পেট্রোলিয়াম, গ্যাস, নগর, নির্মাণ, নিকাশী, রাসায়নিক শিল্প, তেল পরিশোধন, খনি, বিদ্যুৎ কেন্দ্র, ধাতুবিদ্যুৎ, স্থাপত্য,ঔষধখাদ্য, গ্যাস, বৈজ্ঞানিক গবেষণা ইত্যাদি।
